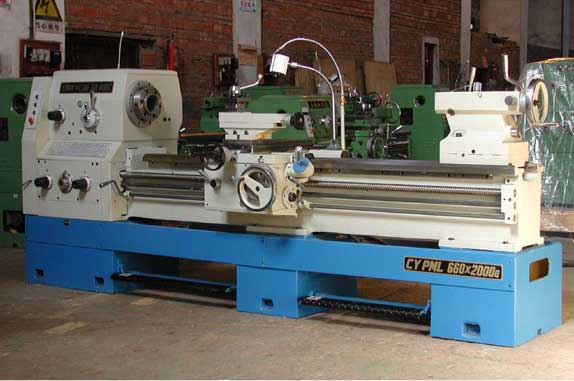

Diamond CY PML 660 G
13-tums supportsvarv med 750-5000 mm
dubbavstånd.
Maxvarv 1120 v/min, 105 mm spindelhål, härdad bädd, digital, gap,
broms, 3-backchuck, backskiva, koppling, 11 kW motor, kylpump, belysning.
Svarvdiameter över bädd 660 mm, över support 380 mm, i gap 870 mm. |
|
Tekniska data |
| Modell |
CY PML 660 G |
| Svarvdiameter över
bädd |
660 mm |
| Svarvdiameter över
tvärslid |
380 mm |
| Svarvdiameter över gap |
870 mm |
| Dubbavstånd |
750/1000/1500/2000/3000/4000/500
mm |
| Spindelnos |
D–11
ISO 702/1 |
| Spindelborrning |
105 mm |
| Spindelvarvtal |
6-1120 1/min (24
st) |
| Withworth gängor |
28 – 1/8 tum |
| Metriska gängor |
1 – 224 mm |
| Modulgängor |
0,5 – 112 mmI |
| Diametral gängor |
56 – ¼ DP |
| Längdmatningar |
0,063 – 6,43 mm/varv |
| Tvärmatningar |
0,027 – 2,73 mm/varv |
| Ledarskruvens stigning |
12 mm |
| Tvärrörelse |
360 mm |
| Toppslidsrörelse |
170 mm |
| Snabbtransport längd |
4500 mm/min |
| Snabbtransport
tvär |
1900 mm/min |
| Pinolkona |
MK5 |
| Pinolrörelse |
150 mm |
| Huvudmotor |
11 kW |
| Snabbtransportmotor |
0,25 kW |
| Kylmotor |
0,09 kW (25 l/min) |
| Maskinvikt |
1000 mm 2800 kg, 1500 mm 3000 kg,
2000 mm 3220 kg, 3000 mm 4100 kg |
|
Standardutrustning |
| 3-backchuck Ø 250 mm, backskiva Ø 400
mm, 4-stegs stålhållare, härdad bädd, gap, koppling, SINO/FAGOR
digital, spindelbroms, genomgång i spindel 105mm, koppling, konslid,
rulldubb, gängklocka, fast och rörlig stöddocka, arbetsbelysning,
chuckskydd, skruvskydd, kylutrustning, spånvägg och maskinskor,
gängklocka, grundbultar, verktyg och användarmanual, 4-läges
längdmatnings-stopp. |
